SIMATIC HMI Comfort Panels

SIMATIC HMI Comfort Panels

SIMATIC HMI Comfort Panels

دستگاه های اپراتوری گران و شیک برای کاربرد های سطح بالا

پنل های Comfort HMI SIMATIC برای اجرای برنامه های بصری با کارایی بالا و در سطح ماشین طراحی شده اند. کارایی و عملکرد سطح بالا، و رابط‌های یکپارچه متعدد، بیشترین راحتی را در کاربرد های حرفه ای ارائه می‌دهد. پنل‌های استاندارد Comfort

HMI   SIMATIC، بنیانی تکنولوژیک برای انواع مختلفی از تجهیزات مانند دستگاه‌های محافظت‌شده IP65، پانل‌هایی با نمای فولادی ضد زنگ، یا برای کاربردهای در فضای باز و همچنین نسخه های روکش شده، تشکیل می دهد.

SIMATIC HMI Comfort Panels

بررسی اجمالی سیستم

پنل های SIMATIC HMI Comfort عالی، هوشمند و کاربردی

پنل های SIMATIC HMI Comfort  اولین انتخاب برای حل برنامه های پیچیده HMI هستند.

آنها دارای فناوری پیشرفته، عملکرد فوق العاده و همچنین عملکرد یکپارچه هستند و در نماهای آلومینیومی با کیفیت بالا، از اندازه 7 اینچ یا بزرگتر عرضه می شوند.

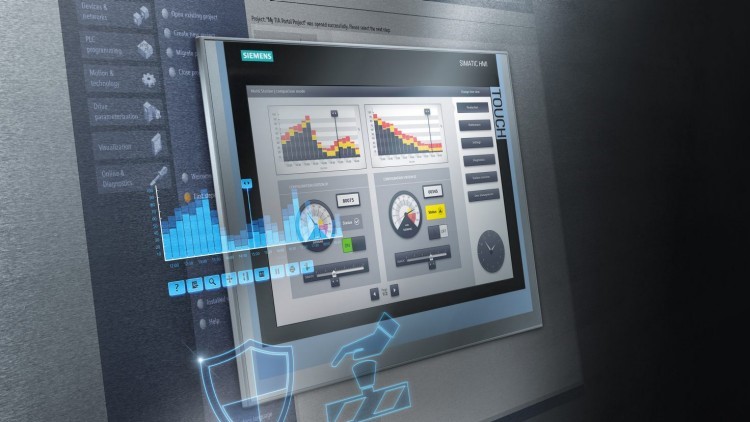

پنل های Comfort HMI SIMATIC به طور یکپارچه از طریق WinCC در Portal TIA ادغام شده اند. این چارچوب مهندسی نوآورانه کلیدی است که ظرفیت عملکرد کامل اتوماسیون کاملاً یکپارچه را نشان می دهد.

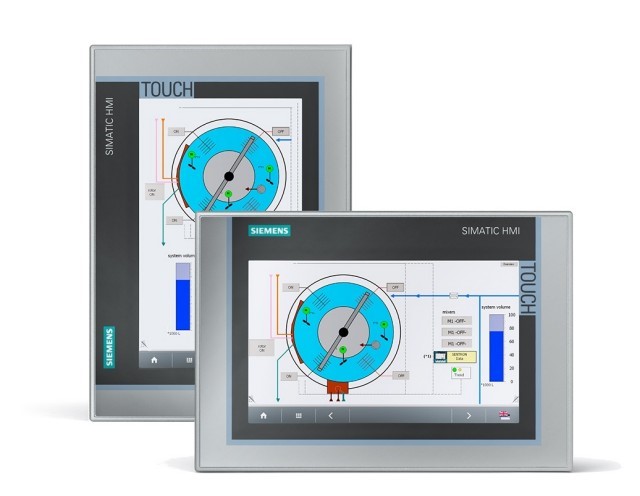

نمایشگرهای عالی در فرمت عریض

تا 40 درصد مساحت دیداری بزرگتر از نمایشگرهای معمولی: صفحه های عملیاتی پیچیده را می توان به وضوح نمایش داد و به بخش هایی برای کنترل برنامه و نظارت بر برنامه تقسیم کرد.

وضوح بالا، 16 میلیون رنگ و زاویه دید گسترده تا 170 درجه، خوانایی بهینه و نمایش فرآیند دقیق را امکان پذیر می کند.

به حداقل رساندن مصرف انرژی و بالا بردن طول عمر نمایشگر: روشنایی نور پس زمینه LED را می توان تا 100٪ کاهش داد تا با شرایط نوری برنامه سازگار شود.

پنل های Comfort که اولین خانواده محصولات SIMATIC با صفحه عریض بودند، جایزه معروف طراحی محصول iF را در سال 2012 دریافت کردند.

نمایشگرهای عالی در فرمت عریض

هوشمند

بهره وری انرژی به دلیل  PROFIenergy

  • PROFIenergy به طور فعال مصرف جاری تمام اجزای اتوماسیون را کنترل می کند
  • قطع بارهای جداگانه یا کل واحدهای تولیدی در مواقعی که نیازی به آنها نیست
  • سوئیچینگ هماهنگ درجه بالایی از قابلیت اطمینان کارخانه را تضمین می کند
  • حفاظت مستمر از سرمایه گذاری از طریق ادغام آسان در استانداردهای موجود

حداکثر امنیت داده در صورت قطع برق

  • در صورت قطع برق، پنل‌های Comfort انرژی کافی را بافر می‌کنند تا به درستی تمام بایگانی‌های فعال را خاتمه داده و از داده‌هایی که قبلاً در قالب RDB بایگانی شده‌اند نسخه پشتیبان تهیه کنند. این تضمین می کند که تمام داده ها در بایگانی به روشی مقرون به صرفه و بدون استفاده از باتری که نیاز به تعمیر و نگهداری دارد، حفظ شود.
  • برای اطمینان کامل از حفظ اطلاعات فردی و آرشیو نشده، استفاده از یک منبع تغذیه بدون وقفه توصیه می شود.

تشخیص عیب دقیق

  • افزایش در دسترس بودن تاسیسات
  • هنگام اتصال به کنترلرهای SIMATIC، اطلاعات تشخیصی را می توان مستقیماً از طریق پنل Comfort خواند.
  • صرفه جویی در هزینه – هیچ سخت افزار تشخیصی اضافی مورد نیاز نیست

کاربردی

کارکرد آسان

  • ورودی‌های بصری و سریع به دلیل کنترل و اپراتوری آسان شبیه به صفحه کلید تلفن همراه
  • به لطف کلیدهای LED دار، راهنمایی کاربر را آسان کرده
  • قابلیت اطمینان بالا از طریق بازخورد لمسی همه کلیدها – برای مثال هنگام کار با دستکش

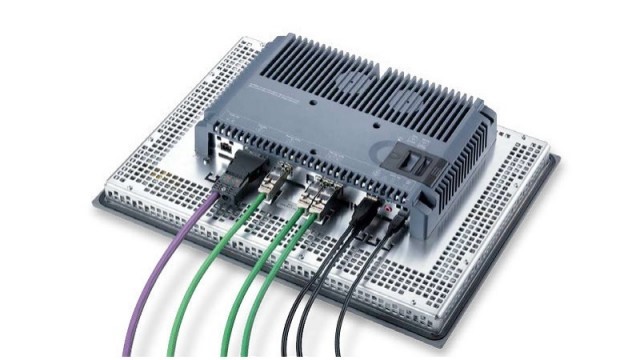

رابط های بیشتر – هزینه های سخت افزاری کمتر

  • ادغام آسان در ساختارها و شبکه های سیستم موجود به لطف رابط های استاندارد PROFIBUS و PROFINET

– از دستگاه 7 اینچی به بالا: 2 رابط PROFINET با سوئیچ شبکه یکپارچه

– از 15 اینچ به بالا: سومین رابط PROFINET اضافی

  • رابط Audio In/Audio Out برای پخش فایل های صوتی از طریق Media Player یکپارچه
  • اتصال آسان دستگاه های خارجی (چاپگر، درایو فلش USB، ماوس، صفحه کلید و غیره) از طریق 2 رابط میزبان USB یکپارچه

راحتی بهینه در هنگام راه اندازی و سرویس

  • دانلود ساده پروژه ها از طریق کابل های استاندارد کم هزینه.
  • همه تنظیمات اترنت را می‌توان در طول پیکربندی انجام داد
  • به طور مداوم تصویر دستگاه را از طریق بک آپ گیری خودکار از همه داده ها در کارت SD ذخیره می کند
  • انتقال ساده داده های پنل به دستگاه جایگزین: کارت SD را دوباره وصل کنید – تأیید کنید – شروع به کار کنید

انتقال ساده داده های پنل

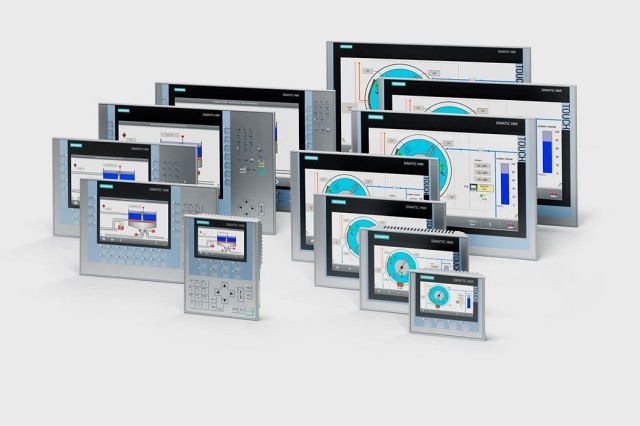

گستره محصول

پنج خانواده پنل Comfort

به عنوان بخشی از طیف محصولات SIMATIC HMI، ما محصولات متعددی را ارائه می دهیم که کاملاً با نیازهای خاص محل استفاده مربوطه مطابقت دارند. ما برای صنعت غذا و نوشیدنی، به عنوان مثال، دستگاه‌هایی با نمای فولادی ضد زنگ عرضه می‌کنیم، و برای صنایعی که با شرایط محیطی بسیار سخت مواجه هستند، دستگاه‌های کاملاً بسته با محافظت از گرد و غبار و آب را در یک محفظه آلومینیومی مقاوم با درجه حفاظت بالا IP65 ارائه می‌کنیم.



  1. Comfort Panels Standard
  2. Comfort Panels PRO
  3. Comfort Panels INOX
  4. Comfort Panels Outdoor
  5. SIPLUS Comfort Panels



Comfort Panels Standard

همه دستگاه‌های خانواده پنل   SIMATIC HMI Comfort، بدون در نظر گرفتن اندازه انتخابی دستگاه، با یک محدوده عملکرد فوق‌العاده، مشخص می‌شوند.

از میان 6 پنل لمسی با اندازه نمایشگر 7 تا 22 اینچ، 5 صفحه کلید با اندازه نمایشگر از 4 تا 15 اینچ و یک دستگاه کلید/لمسی ترکیبی با نمایشگر 4 اینچی انتخاب کنید.

Comfort Panels Standard

Comfort Panels PRO

SIMATIC HMI Comfort Panels PRO،  دستگاه های HMI کاملاً محافظت شده با IP65

زیمنس محدوده سیستم خود را از دستگاه‌های HMI کاملاً حفاظت شده دارای IP65 توسط SIMATIC HMI Comfort Panels PRO (PROtected) برای پایش و اتوماسیون بدون تابلوی کنترل گسترش داده است.

پنل های دارای قطر صفحه نمایش 12، 15، 19 و 22 اینچی، درست مانند دستگاه های PRO در سری Simatic IFP و IPC، به IP65 نوع حفاظت بالا مجهز هستند.

به لطف کاربرد و عملکرد سطح بالا و رابط های یکپارچه متعدد، بیشترین راحتی ممکن را برای برنامه های کاربردی پیشرفته ارائه می دهند و به ویژه برای انجام وظایف دیداری قدرتمند در مناطق مرتبط با ماشین آلات مناسب هستند.

با بهره مندی از گزینه های نصب انعطاف پذیر ( مستقیماً روی دستگاه از طریق آداپتورهای ویژه، روی نگهدارنده یا سیستم براکت ) کاربر می تواند به راحتی پنل ها را اپراتوری کند و همیشه دید کاملی از پنل و فرآیند داشته باشد.

اجزایی که می‌توانند روی دستگاه‌های PRO نصب شوند – شامل دستگاه اصلی، جزء توسعه، آداپتور نصب، صفحه‌کلید اختیاری و سینی صفحه‌کلید – اکنون گزینه‌های اپراتوری بیشتری را ارائه می‌کنند. با راه‌حل‌های سفارشی‌شده سیستمی، با اجزای استاندارد، تنظیمات بدون دردسر خواسته‌های مشتری را ممکن می‌سازند و با نصب و راه‌اندازی ساده، مهندسی آسان و عملکرد کارآمد خود را تضمین می‌کنند.



Comfort Panels INOX

پنل های  HMI SIMATIC INOX Comfort و INOX PCT

پنل های Comfort با صفحه نمایش لمسی و نمای فولاد ضد زنگ برای کنترل اپراتوری و نظارت بر ماشین های فرآوری مواد غذایی در صنایع غذایی، نوشیدنی ها و دخانیات و همچنین در صنعت داروسازی، مواد شیمیایی ریز و در سایر زمینه های بهداشتی طراحی شده اند.

این پنل ها مبتنی بر استاندارد DIN EN 1672-2 “ماشین آلات پردازش مواد غذایی – الزامات ایمنی و بهداشت” هستند.

دستگاه های PCT INOX دارای یک نمای شیشه ای و یک سنسور لمسی خازنی تصویری هستند.

Comfort Panels INOX

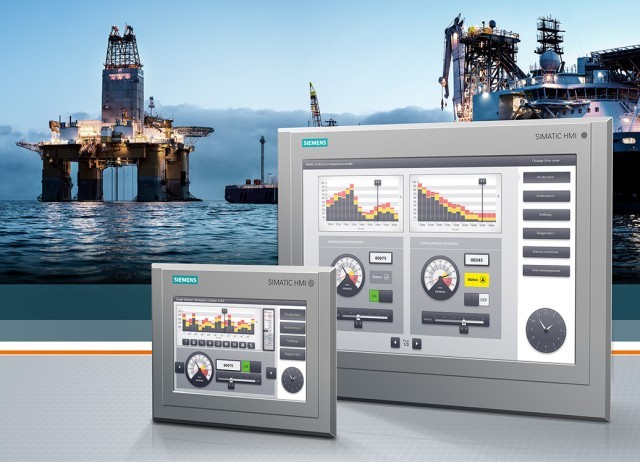

Comfort Panels Outdoor

بسیار انعطاف پذیر برای هر کاربرد در فضای باز

این پنل ها به طور خاص برای برنامه های کاربردی HMI در شرایط سخت محیطی ایجاد شده اند. این ویژگی ،عملکرد و نظارت را بسیار انعطاف پذیر می کند – برای هر موقعیت  بیرونی.

چه در صنعت نفت و گاز، در کشتی ها یا در انبارهای یخچال دار:این پنل های فضای باز ، با صفحه نمایش عریض 7 یا 15 اینچی قابل خواندن در نور روز، هر آنچه را که برای عملکرد و نظارت در فضای باز نیاز دارید را فراهم می کند.

Comfort Panels Outdoor

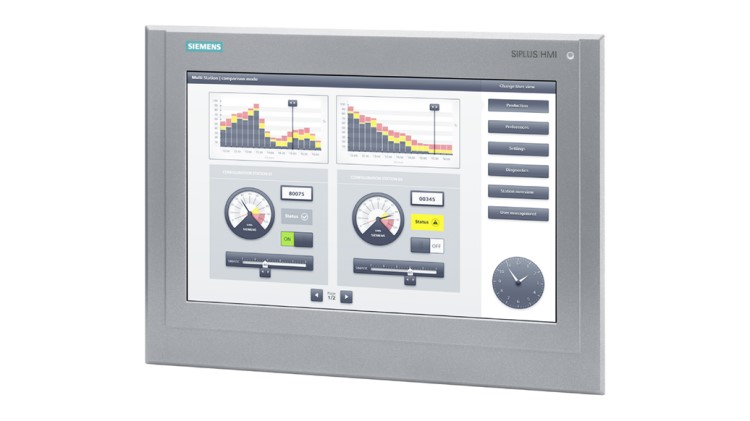

SIPLUS Comfort Panels

علاوه بر ویژگی‌های برجسته دستگاه‌های اپراتور ی SIMATIC HMI، انواع اصلاح شده  SIPLUS  با ویژگی های زیر در دسترس اند:

مقاومت در برابر گازهای تهاجمی شیمیایی، بیولوژیکی و مکانیکی فعال و غبار نمکی

محافظت در برابر میعان (تشکیل یخ مجاز است!)

قابلیت اطمینان بالا در یک محدوده دمایی طولانی، در مرحله راه اندازی و همچنین در حین کار

سازگاری منعطف با هر برنامه ای به لطف قرار گیری در هر ارتفاعی از سایت، از 1000- تا 5000 متر

بهره وری بالا و حفاظت از سرمایه گذاری از طریق کاستن خرابی ها و تلفات عملکرد

SIPLUS Comfort Panels
