راهنمای انتقال پارامترهای درایو زینامیکس G120

درایو زینامیکس G120

راهنمای انتقال پارامترهای درایو زینامیکس G120

با استفاده از BOP-2

مقدمه:

یکی از تجهیزاتی که امروزه به وفور در پروژه­ های صنعتی مورد استفاده قرار می­گیرد، درایو است. در حقیقت درایو تجهیزی است که قادر به راه اندازی و تغییر سرعت موتورهای الکتریکی AC و DC بوده و دارای مدل‌ها و تنوع فراوانی است. در صنعت نوعی از درایو که قادر به تنظیم فرکانس (سرعت) موتورهای AC است با نام Inverter نیز شناخته می‌شود.

با استفاده از درایو، تنظیم پارامترهای مختلف راه‌اندازی و کنترل سرعت یک موتور به آسانی امکان‌پذیر بوده و به سهولت می‌توان ارتباط بین آن با انواع PLC را نیز برقرار نمود. در این صورت امکان ارسال فرمان‌ها و Set Pointهای مختلف از PLC به درایو و نیز ارسال فیدبک از درایو به PLC با استفاده از سیم‌کشی فراهم می‌شود. همچنین به مرور، امکان ارتباط با شبکه‌های صنعتی نیز به درایو افزوده شد که با استفاده از آن و بدون نیاز به سیم‌کشی اضافه، می‌توان بین درایو و PLC تبادل اطلاعات نمود.

امروزه شرکت­ های مختلف در سطح دنیا اقدام به طراحی و ساخت درایو نموده ­اند که یکی از مهم­ترین آنها، شرکت زیمنس آلمان است. درایوهای جدید شرکت زیمنس تحت عنوان خانواده زینامیکس شناخته می­شوند و دارای مدل های زیر می باشد:

1- درایو زینامیکس V20: بعنوان یک درایو اقتصادی محسوب می­شود. برای کارهای ساده مانند پمپ و فن استفاده از این درایو گزینه بسیار مناسبی است. این نوع درایو علاوه بر ارتباط I/O از ارتباطات شبکه مدباس RTU نیز پشتیبانی می­ کند.

درایو V20

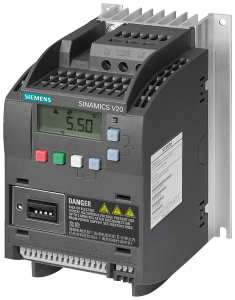

شکل1: درایو V20

2- زینامیکس سری G (مهم­ ترین مدل سری G، درایو G120 است): بعنوان درایو حرفه­ ای زیمنس محسوب می­شود و در طیف وسیعی از کاربردها می­توان از آن استفاده نمود. این نوع درایو علاوه بر ارتباط I/O از ارتباطات شبکه مدباس RTU یا Profinet یا Profibus نیز پشتیبانی می­کند.

درایو G120

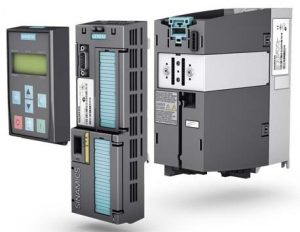

شکل2: درایو G120

3- زینامیکس سری V90 (سروو درایو، مخصوص کنترل سروو موتور): برای کنترل سروو موتورها در بازوهای رباتیک و کنترل محور (Motion Control) می­توان از آن استفاده نمود.

سروو V90

شکل3: سروو V90

4-زینامیکس سری S (سروو درایو، مخصوص کنترل سروو موتور): برای کنترل سروو موتورها در بازوهای رباتیک و کنترل محور (Motion Control) می­توان از آن استفاده نمود. این نوع درایو نسبت به سری V90 دارای امکانات بیشتری بوده ولی هزینه آن نیز بالاتر است.

سروو S120

شکل4: سروو S120



نحوه کپی کردن پارامترهای درایو G120

در بسیاری از پروژه ها ممکن است تعداد زیادی از درایوها و الکتروموتورها دارای مشخصات و پارامترهای یکسان باشند، در چنین مواردی جهت سهولت در راه اندازی درایو و صرفه جویی در زمان می­توان از روشی که در ادامه شرح داده خواهد شد، استفاده نمود.

در این روش ابتدا یکی از درایوها را به صورت دستی با BOP و یا از طریق لپ تاپ (توسط نرم­افزار TIA Portal یا Starter) پارامتردهی کرده و سپس می­توان گام به گام به صورت زیر عمل نمود.

گام اول:

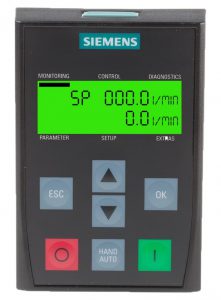

ابتدا ماژول BOP-2 را برروی درایوی که پارامتردهیدرایو G120

شده است قرار داده و منتظر می­مانیم تا مانند تصویر

مقابل صفحه اصلی را مشاهده نماییم.

سپس شستی ESC را  یکبار  فشار می دهیم.















گام دوم :

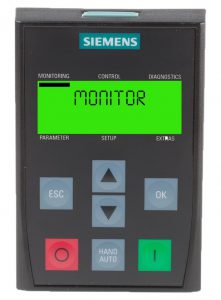

بعد از انجام کارهای گام اول وارد صفحه مقابل شدهدرایو G120

و عبارت MONITOR  بر روی صفحه نمایش دیده

خواهد شد.

 حال شستی فلش سمت بالا را یک بار فشار

 می دهیم.













گام سوم :

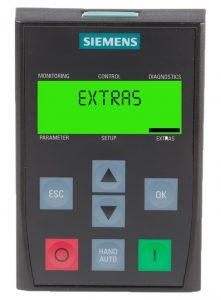

بعد از گام دوم عبارت EXTRAS برروی صفحه نمایش، ظاهرخواهد شد.درایو G120

 حال شستی OK را  یک  بار  فشار  می دهیم تا وارد

صفحه EXTRAS شویم.

















گام چهارم :

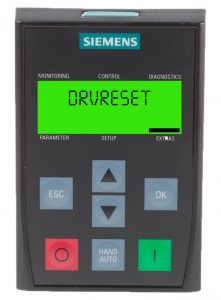

بعد از  وارد شدن  به  صفحه  EXTRAS  عبارتدرایو G120

DRVRESET را مشاهده خواهیم کرد.

 حال شستی فلش سمت پایین را دو بار فشار

 می دهیم.















گام پنجم :

بعد از  گام چهارم  عبارت  TO BOP  بر رویدرایو G120

صفحه نمایش ظاهر خواهد شد.

حال شستی OK را  یک  بار  فشار  می دهیم تا

وارد صفحه TO BOP شویم .















گام ششم :

بعد  از  وارد  شدن  به  صفحه  TO BOP  عبارتدرایو G120

ESC / OK برروی صفحه نمایش ظاهر خواهد شد.

حال شستی OK را  یک  بار  فشار  می دهیم  تا

عملیات کپی شدن پارامترها آغاز شود .















گام هفتم :

حال عملیات کپی پارامترها بر روی BOP آغاز شده ودرایو G120

صفحه نمایش مانند تصویر روبرو عبارت SAVING

 PARAS  را نمایش می دهد.

در این مرحله باید منتظر بمانیم تا صفحه جدید ظاهر

شود.













گام هشتم :

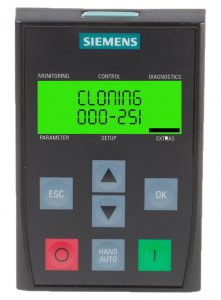

پس  از  چند  ثانیه  عبارت  CLONING  بر  رویدرایو G120

صفحه BOP  ظاهر  خواهد  شد  و  اعداد  شروع  به

افزایش خواهد کرد تا به  مقدار  251  برسند.

در  این  مرحله   نیز  باید  منتظر  بمانیم  تا  عملیات

کپی گرفتن پارامترها و انتقال به BOP به پایان برسد.













 گام نهم :

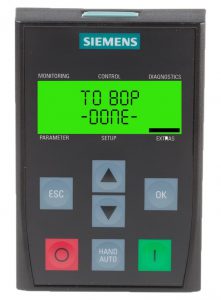

بعد از گذشت زمان کوتاهی عبارت TO BOP OKدرایو G120

بر روی BOP نمایش داده خواهد شد.

تبریک! شما موفق شدید پارامترهای درایو را برروی

BOP کپی کنید.















گام دهم :

حال BOP را از بر روی درایوی که می خواهیمدرایو G120

پارامترها  را  به  آن  انتقال دهیم  نصب  کرده و

گام های یکم تا سوم را تکرار می کنیم.

حال باید  تصویر  فوق  را بر روی صفحه نمایش

رویت کنیم. حال شستی فلش سمت پایین

را سه بار فشار می دهیم.









 گام یازدهم :

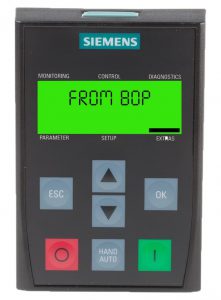

بعد از  گام دهم  عبارت  FROM BOP  بررویدرایو G120

صفحه نمایش ظاهر خواهد شد.

حال شستی OK را  یک  بار  فشار  می دهیم تا وارد

صفحه FROM BOP شویم .















گام دوازدهم :

بعد از وارد شدن  به  صفحه  FROM BOP  عبارتدرایو G120

ESC / OK برروی صفحه نمایش ظاهر خواهد شد.

حال شستی OK را  یک  بار   فشار   می دهیم  تا

عملیات کپی  شدن  پارامترها و انتقال آن  به  درایو

آغاز شود .













 گام سیزدهم :

حال  عبارت  CLONING  بر  روی  صفحه  BOPدرایو G120

 ظاهر  خواهد  شد   و   اعداد  شروع   به   افزایش

خواهند کرد تا به  مقدار  251  برسند.

در  این  مرحله   نیز  باید  منتظر  بمانیم  تا  عملیات

کپی گرفتن پارامترها و انتقال به درایو به پایان برسد.









گام چهاردهم :

حال عملیات کپی پارامترها بر روی درایو تمام شده ودرایو G120

درایو در حال خارج کردن پارامترها از حالت فشرده

می باشد.در این مرحله عبارت UNZIPING FILES

برروی صفحه BOP ظاهر شده و باید منتظر بمانیم تا

صفحه جدید ظاهر شود.











گام پانزدهم :

بعد از گذشت زمان کوتاهی عبارت FROM BOP OKدرایو G120

بر روی BOP نمایش داده خواهد شد.

تبریک! شما موفق شدید پارامترهای BOP را برروی

درایو کپی کنید.











نویسندگان:

مهندس  احمد فرجی

مهندس حاجی زاده سیگارودی
