کلاس‌های آنلاین (فیلم ضبط شده)

ثبت ­نام کلاس های آنلاین اتوماسیون صنعتی زیمنس

به اطلاع دوستان گرامی می ­رساند که هم­ اکنون دوره آموزشی اتوماسیون صنعتی زیمنس به صورت آنلاین با تدریس مهندس احمد فرجی برگزار می شود.

دوره آنلاین WinCC

شکل (1) دوره آنلاین WinCC با تدریس مهندس فرجی

این دوره آموزشی شامل موارد زیر است:

  • آموزش PLC S7 مقدماتی  (S7-300/400)
  • آموزش PLC S7 پیشرفته  (S7-300/400)
  • آموزش  WinCC SCADA
  • آموزش  PID Controlدر نرم ­افزارهای STEP7



علاقه ­مندان می ­توانند برای هماهنگی ثبت نام به شماره 09190263668 (خانم مهندس کیابی) در واتس آپ پیام داده و یا تماس حاصل فرمایند. در ادامه، به بررسی دقیق­تر سرفصل این دوره آموزشی و اهداف آن می ­پردازیم.



نام دوره: دوره آنلاین اتوماسیون زیمنس

مدرس دوره: مهندس احمد فرجی

مدت زمان دوره: حدود 60 ساعت فیلم آموزشی

مهندس احمد فرجی

درباره مدرس:

  • مولف کتاب ‌های صنعتی در زمینه آموزش اتوماسیون صنعتی زیمنس (10 جلد کتاب تا کنون)
  • مدرس دوره های آموزشی در صنایع مختلف کشور
  • مجری پروژه های اتوماسیون صنعتی در کارخانه جات و صنایع

برای مشاهده لیست کتاب­ های تألیفی و دوره­ های برگزار شده توسط مهندس احمد فرجی اینجا کلیک کنید.



سرفصل دوره (به ترتیب اجرا)

1- سرفصل PLC S7-300/400 Siemens سطح مقدماتی

از انواع PLCهای مهم زیمنس در سطح دنیا و ایران، می­توان به دو خانواده PLCهای S7-300 و S7-400 زیمنس اشاره نمود.

S7-300 PLC

شکل (2)  تصویر S7-300 PLC

PLC S7-400

شکل (3)  تصویر PLC S7-400

 این PLCها به وفور در صنایع درون کشور بعنوان کنترلر خطوط تولید صنعتی مورد استفاده قرار گرفته ­اند. امروزه برای متخصصان (معمولاً با گرایش ­های مختلف برق) لازم است نحوه برنامه ­ریزی و کار با این PLCها را فرا گیرند زیرا همچنان در بسیاری از صنایع و پروژه­ها با این نوع PLC مواجه هستیم.



سرفصل بخش PLC S7 مقدماتی:

1- شناخت سخت­افزار PLC S7-300/400

2- نحوه سیم­ بندی کارت­ های ورودی/ خروجی (Signal Module)

3- نحوه کانفیگ (پیکربندی) سخت­ افزار PLC

4- آشنایی با مفاهیم پایه در PLC از قبیل:

  • بررسی آدرس­ دهی ورودی، خروجی ­ها در PLC
  • بررسی سیکل ­اسکن CPU در PLC
  • آشنایی با دیتا تایپ در PLC
  • آشنایی مختصر با انواع بلاک ­های برنامه ­نویسی PLC
  • آشنایی مختصر با زبان­ های برنامه ­نویسی PLC

5- کار با نرم­افزار Simatic Manager

شامل ایجاد پروژه، پیکربندی سخت ­افزار و تنظیمات کارت­ ها در محیط نرم­ افزار

6- برقراری ارتباط عملی با PLC S7-300 و PLC S7-400

7- دانلود و آپلود به PLC S7-300 و PLC S7-400

8- برنامه­ نویسی LAD در PLC S7-300 و PLC S7-400

9- انجام نمونه تمرینات و مثال های برنامه نویسی

سخت افزار PLC S7-300

شکل (4) معرفی بخش های مختلف سخت افزار PLC S7-300

سخت افزار PLC S7-300

شکل (5) معرفی بخش های مختلف سخت افزار PLC S7-300

سخت افزار PLC S7-400

شکل (6) معرفی بخش های مختلف سخت افزار PLC S7-400

سخت افزار PLC S7-400

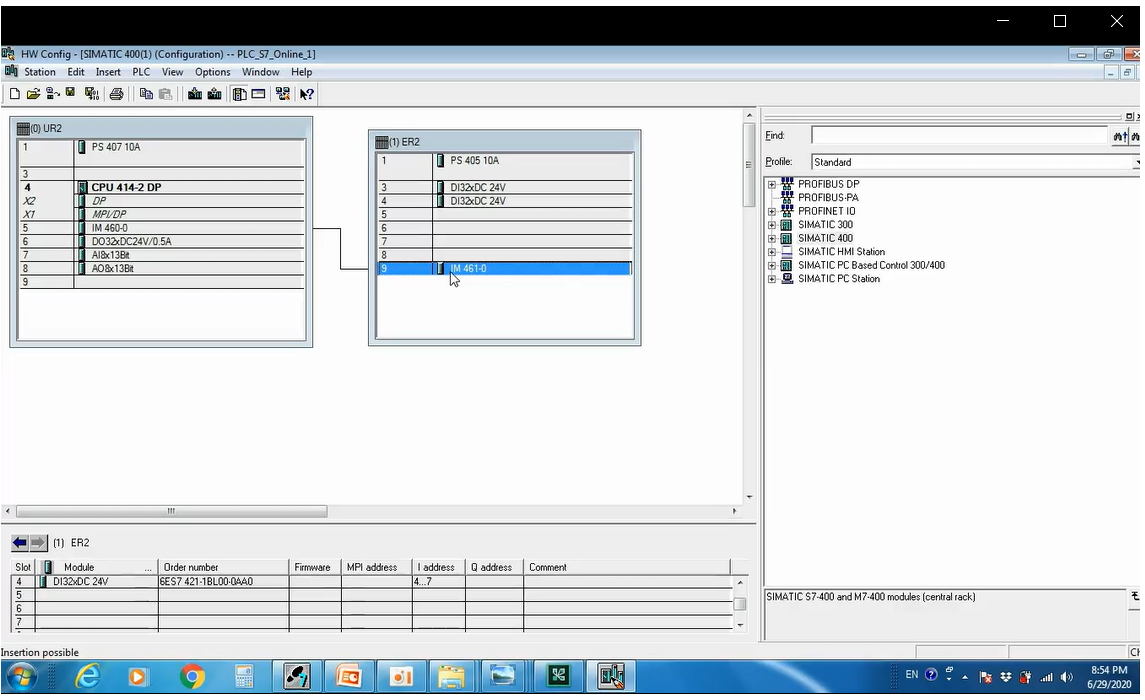

شکل (7) پیکربندی سخت افزار PLC S7-400

سخت افزار PLC S7-300

شکل (8) پیکربندی سخت افزار PLC S7-300

نقشه وایرینگ کارت های ورودی خروجی

شکل (9) بررسی نقشه وایرینگ کارت های ورودی خروجی

نقشه وایرینگ کارت های ورودی خروجی

شکل (10) بررسی نقشه وایرینگ کارت های ورودی خروجی

تمرینات برنامه نویسی

شکل (11) نمونه تمرینات برنامه نویسی

تمرینات برنامه نویسی

شکل (12) نمونه تمرینات برنامه نویسی

تمرینات برنامه نویسی

شکل (13) نمونه تمرینات برنامه نویسی



نمونه فیلم کلاس آنلاین PLC S7 مقدماتی



پیکربندی سخت افزار PLC S7-400 (کلاس آنلاین مهندس فرجی)

https://www.aparat.com/v/2rKHs



مثال راه اندازی یک موتور توسط PLC S7 به روش سنتی (کلاس آنلاین مهندس فرجی)

https://www.aparat.com/v/CaWPO





2- سرفصل PLC S7-300/400 Siemens سطح پیشرفته

پس از اینکه فراگیران با مباحث سخت ­افزاری PLC S7-300 و PLC S7-400 آشنا شدند و نحوه برنامه ­نویسی مقدماتی را فرا گرفتند؛ لازم است با مباحث پیشرفته PLC آشنا شوند. تمرکز ما در این بخش از دوره آنلاین زیمنس بر سرفصل­های زیر می­باشد:

الف- کار با سیگنال­های آنالوگ

سیگنال آنالوگ بر خلاف سیگنال دیجیتال دارای ماهیت پیوسته بوده و از انواع سنسورها و ترانسمیترهای اندازه­گیری کمیت­ های فرآیندی پیوسته از قبیل ترانسمیتر دما، فشار، فلو، Level و … دریافت می­شود.

         ترانسمیتر دما ترانسمیتر آنالوگ

شکل (14)  چند نمونه ترانسمیتر دما                                         شکل (15) یک نمونه ترانسمیتر آنالوگ

همچنین سیگنال­های آنالوگ خروجی از سمت PLC برای تجهیزاتی مانند درایو و کنترل­ولو و … ارسال می­شود.

سیگنال­های آنالوگ

شکل (16)

ب- برنامه ­نویسی Function، Function Block و Data Block

در برنامه ­نویسی حرفه ­ای PLC زیمنس از بلاک ­های FC و FB برای وظایف زیر استفاده می­شود:

  • تقسیم برنامه به واحد های مجزا
  • فراخوانی متعدد یک بلاک برای برنامه ­های تکراری

همچنین از Data Block برای ایجاد ساختار در متغیرهای مربوط به Setpoint و مقادیر نهایی استفاده می­شود.



ج- کار با انواع OBهای مهم در زیمنس

OB مخففOrganization Block  بیانگر بلاک سازمانی CPU بوده که مدیریت آن بر عهده برنامه ­نویس قرار ندارد. در PLCهای زیمنس انواع OBهای مختلف برای انجام وظایف مختلف در نظر گرفته شده است. از جمله این OBها می­توان به موارد زیر اشاره نمود:

  • OB1: برای اجرای برنامه اصلی
  • OBهای راه ­اندازی
  • OBهای سیکلی
  • OBهای مبتنی بر تاریخ و زمان
  • OBهای خطا



د- تست و عیب­ یابی PLC

در این بخش از دوره زیمنس به بررسی روش ­های تست و عیب­ یابی PLC از طریق ابزارهای نرم ­افزاری مربوط به نرم ­افزار Simatic Manager میپردازیم. از جمله این ابزارها می ­توان به موارد زیر اشاره نمود:

  • جدول VAT و ابزار Force Table
  • Diagnostic Buffer
  • Open Online
  • Reference Data

اطلاعات آموزش داده شده در این بخش از دوره، از جمله موارد بسیار مهم است که در عیب­ یابی برنامه­ ها و سخت­ افزار PLC و سنسور و … نقش بسیار مهمی دارد.



وایرینگ کارت های آنالوگ

شکل (17) بررسی وایرینگ کارت های آنالوگ

اتصال ترموکوپل به کارت AI در PLC

شکل (18) نحوه اتصال ترموکوپل به کارت AI در PLC

ترانسمیتر دما

شکل (19) آموزش کار با ترانسمیتر دما

طراحی فانکشن برای مقیاس کردن دما

شکل (20) طراحی فانکشن برای مقیاس کردن دما

ساختار فانکشن و فانکشن بلاک

شکل (21) بررسی ساختار فانکشن و فانکشن بلاک

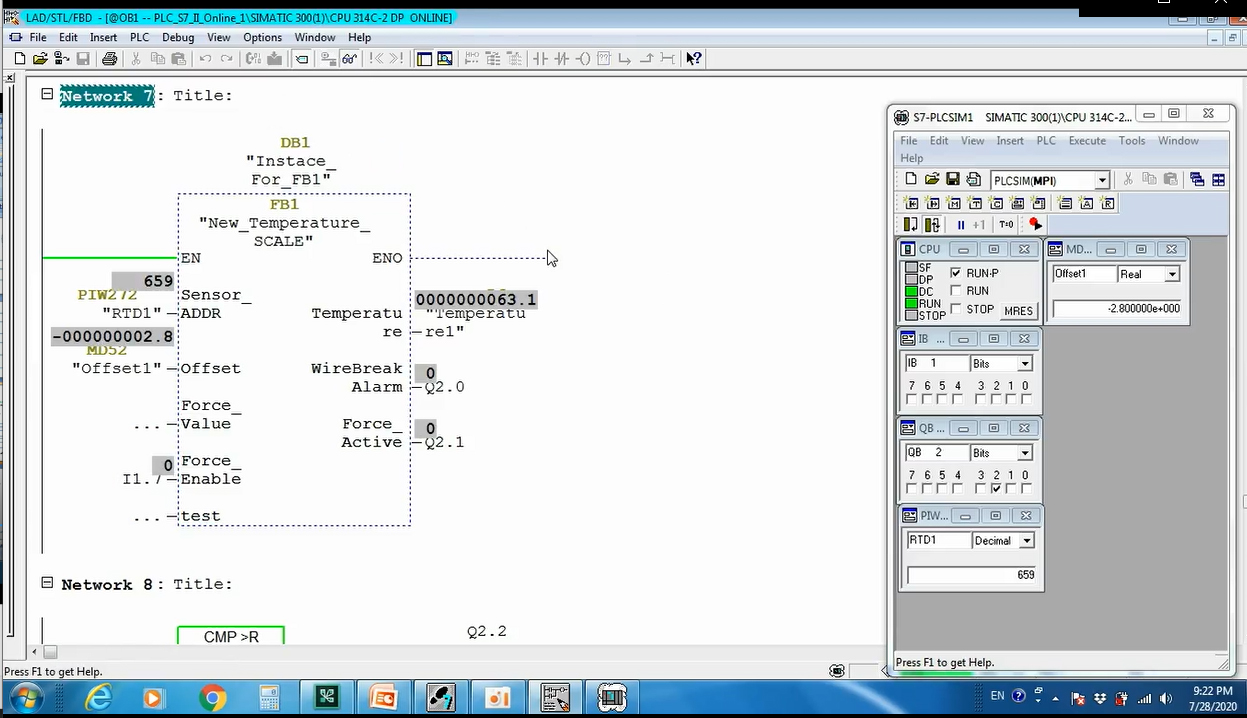

طراحی فانکشن بلاک برای دما

شکل (22) طراحی فانکشن بلاک برای دما

انواع OBها در PLC S7-300/400

شکل (23) بررسی انواع OBها در PLC S7-300/400

عیب یابی PLC

شکل (24) عیب یابی PLC



نمونه فیلم کلاس آنلاین PLC S7 پیشرفته



بررسی FB در PLC S7 زیمنس (کلاس آنلاین مهندس فرجی)

https://www.aparat.com/v/RwvIX



مقایسه FC و FB (کلاس آنلاین مهندس فرجی)

https://www.aparat.com/v/EtI10



3- سرفصل بخش WinCC SCADA

نرم ­افزار WinCC SCADA یکی از نرم­ افزارهای مهم و قدرتمند زیمنس برای طراحی سیستم­ های مانیتورینگ تحت کامپیوتر است. با استفاده از این نرم­ افزار می ­توان یک کامپیوتر معمولی یا صنعتی را به سیستم مانیتورینگ تبدیل نمود و از طریق آن فرمان­ های کنترلی را به PLC ارسال نموده و اطلاعات فرآیند یا خط تولید را به صورت گرافیکی نمایش داد.

نرم­ افزار WinCC SCADA

شکل (25) نرم­ افزار WinCC SCADA

محیط Runtime مربوط به WinCC SCADA

شکل (26) محیط Runtime مربوط به WinCC SCADA

مواردی که در دوره WinCC به فراگیران آموزش داده می ­شود:

  • آشنایی با سیستم مانیتورینگ و وظایف آن
  • معرفی انواع سیستم‌ های مانیتورینگ صنعتی
  • آشنایی با انواع روش ‌های پیاده ‌سازی سیستم مانیتورینگ (Single User، Multi User، Distributed System)
  • آشنایی با نحوه برقراری ارتباط بین WinCC و PLC S7
  • آشنایی با انواع درایورهای ارتباطی در بخش Tag Management
  • ایجاد درایورهای ارتباطی، انجام تنظیمات درایورهای ارتباطی، آشنایی با انواع تگ
  • کار با محیط Graphic Designer، انجام تمرینات ساده، پیکربندی پروسه ‌های ساده و تست آنها
  • استفاده از تگ ‌های فرآیندی به‌صورت مجتمع با STEP7
  • آشنایی با روش ‌های داینامیک‌سازی
  • آشنایی با دستورات زبان C و VBS در WinCC و انجام نمونه تمرینات مختلف
  • مدیریت آلارم‌ها توسط Alarm logging
  • مدیریت آرشیو با استفاده از Tag logging و نمایش در قالب Trend و Table
  • مدیریت کاربران با استفاده از User Administrator
  • آشنایی با سایر بخش های WinCC از قبیل OS Project Editor، Picture Tree Manager و …
  • انجام نمونه پروژه‌ها و تمرینات مختلف توسط نرم‌افزار WinCC

برنامه ­نویسی در WinCC به زبان C

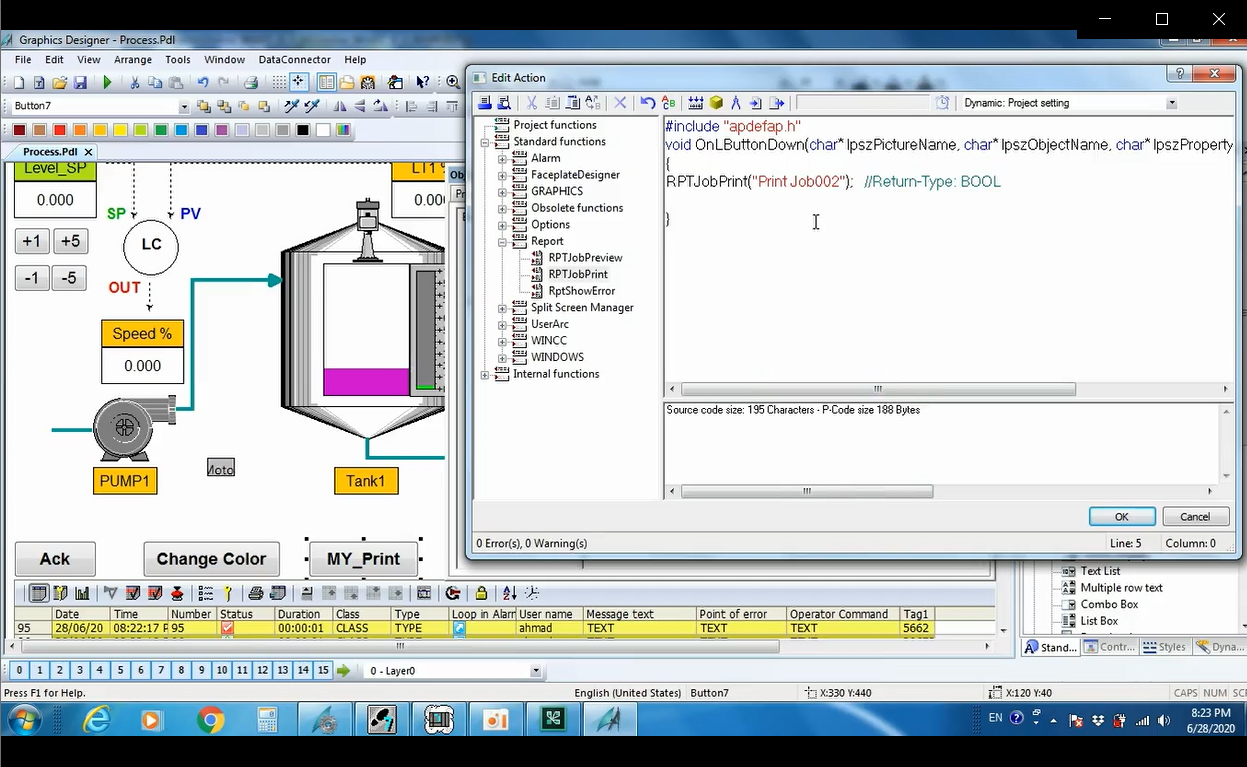

شکل (27) نمونه برنامه ­نویسی در WinCC به زبان C

برنامه­ نویسی در WinCC به زبان VBS

شکل (28) نمونه برنامه­ نویسی در WinCC به زبان VBS

WinCC SCADA

شکل (29) نمونه پروژه تعریف شده در دوره آنلاین WinCC SCADA

نمونه فیلم کلاس آنلاین WinCC SCADA (مدرس-مهندس فرجی)

https://www.aparat.com/v/s7Rw8



10- سرفصل آموزش  PID Control

PID به عنوان یک متد کنترلی در سیستم­های حلقه بسته به منظور تنظیم دقیق کمیت ­های فرآیندی از قبیل دما، فشار، فلو، Level و … محسوب می ­شود. انواع PLC زیمنس برای کنترل PID، دارای بلاک ­ها و توابع مختلفی است که فراگیری آنها برای متخصصان صنعت بسیار ضروری است. از این رو در دوره آنلاین به صورت مفصل به بررسی بلاک ­های PID در نرم افزار Simatic Manager می­پردازیم.



مواردی که در این بخش کار می­کنیم عبارتند از:

1- آشنایی با انواع سیستم‌های صنعتی و مفاهیم کنترل صنعتی

2- آشنایی با متدهای (روش‌های) کترل لوپ (P، PI، PD و PID)

3- شناخت رفتار داینامیک پروسه‌های صنعتی

4- آشنایی با روش‌های تنظیم لوپ (Tuning)

6- آشنایی با پیاده‌سازی PID Control در نرم‌افزار STEP7
7- بررسی بلاک‌های استاندارد زیمنس شامل FB41، FB43، FB42، FB58 و FB59

8- پیاده‌سازی کنترل پیوسته به کمک FB41 (انجام یک مثال کنترل فشار ورودی یک مخزن و یک مثال کنترل میزان Level در یک مخزن)

9- پیاده‌سازی کنترل دو مرحله‌ای به کمک ترکیب FB41 و FB43 (انجام مثال کنترل دما)

9- پیاده‌سازی کنترل سه مرحله‌ای با استفاده از دو عملگر On/OFF به کمک ترکیب FB41 و FB43 (انجام مثال تنظیم دما در یک مبدل حرارتی)

10- پیاده‌سازی کنترل سه مرحله ای (ولو موتوری) به کمک FB42 (انجام مثال کنترل دما)

11- پیاده‌سازی کنترل دما به کمک FB58 و FB59 (انجام مثال کنترل دما در مشعل و مبدل حرارتی)

12- بررسی استراتژی‌ کنترلی Cascade Control و انجام یک تمرین (مبدل حرارتی)

13- بررسی استراتژی کنترل Feed Forward و انجام یک تمرین (مبدل حرارتی)

14- بررسی روش‌های مختلف پیاده‌سازی استراتژی Ratio Control و انجام یک تمرین (کنترل یک مشعل گازی)

15- بررسی استراتژی Override Control و انجام یک تمرین (کنترل فشار و Level یک مخزن)

16- بررسی استراتژی Split Range Control و انجام یک تمرین (کنترل دما در یک مبدل حرارتی)



برخی از تمرینات مورد نظر برای اجرا در طول دوره

تمرینات بخش آنلاین PID

شکل (30) نمونه تمرینات بخش آنلاین PID

تمرینات بخش آنلاین PID

شکل (31) نمونه تمرینات بخش آنلاین PID

تمرینات بخش آنلاین PID

شکل (32) نمونه تمرینات بخش آنلاین PID

تمرینات بخش آنلاین PID

شکل (33) نمونه تمرینات بخش آنلاین PID

تمرینات بخش آنلاین PID

شکل (34) نمونه تمرینات بخش آنلاین PID

تمرینات بخش آنلاین PID

شکل (35) نمونه تمرینات بخش آنلاین PID



نمونه فیلم کلاس آنلاین PID Control(مدرس-مهندس فرجی)



بررسی اثر پارامترهای PID در PLC S7 زیمنس (تدریس مهندس فرجی)

https://www.aparat.com/v/Im3xk
