سنسورهای دیجیتال و آنالوگ

سنسورهای مغناطیسی

سنسورهای دیجیتال و آنالوگ

سنسورهای مغناطیسی

اگر یک میدان مغناطیسی در مجاورت این نوع از سنسورها ایجاد شود، خروجی فعال میشود.

کاربرد:

این سنسور معمولا بصورت Reed Switch ساخته میشود و روی بدنه سیلندر نصب میشود. در بعضی از سیلندرها شیارهایی وجود دارد که برای نصب این گونه از سنسورها تعبیه شده است. اگر پیستون در مجاورت این سنسور قرار گیرد خروجی فعال میشود.

نکات مهم :

  • منبع تغذیه DC 0-30 v
  • نحوه سربندی و نحوه عملکرد سنسور مطابق شکلهای زیر می باشد.

سنسورهای مغناطیسی

سنسورهای مغناطیسی

سنسورهای مغناطیسی

سنسورهای القایی

با نزدیک شدن اجسام فلزی به سنسور، خروجی آن فعال میشود. این نوع سنسورها فقط مناسب اجسام فلزی می باشد.

کاربرد:

  • تشخیص فلزات آهنی – فولاد، آهن و…
  • تشخیص موقعیت حرکت و کنترل حرکت
  • کنترل کانوایر
  • سنجش سرعت، محدود کردن سوئیچینگ، و تولید پالس
  • شمارش قطعات در یک سیستم
  • ردیاب های فلزی

سنسورهای القایی

سنسورهای القایی سنسورهای القایی

در داخل این نوع سنسورها یک اسیلاتور وجود دارد که در اطراف سنسور یک میدان مغناطیسی ایجاد میکند. اگر فلزات رسانا وارد این میدان مغناطیسی شوند خروجی سنسور فعال میشود.



نحوه سربندی سنسور مطابق شکل زیر می باشد.

سربند سنسور

سربند سنسور سربند سنسور

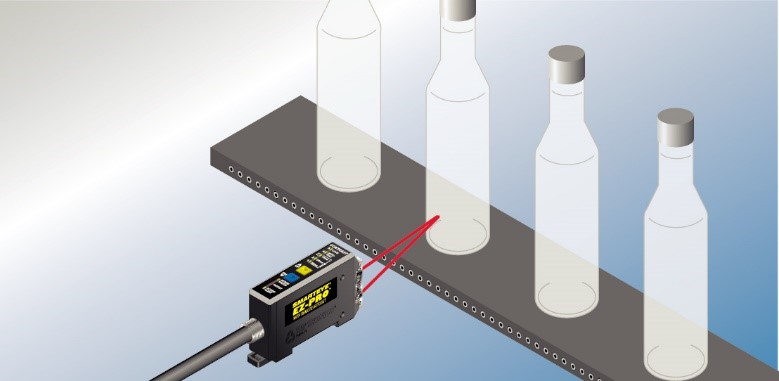

سنسورهای نوری یک طرفه (Diffuse Optical Sensor)

در این نوع سنسور فرستنده و گیرنده در یک بخش قرارگرفته اند. از این نوع سنسورها معمولا مواقعی استفاده می‌شود که نصب رفلکتور دشوار بوده و یا مواقعی که به دقت زیادی برای تشخیص نیاز نداریم.

کاربرد:

  • شمارش اجسام روی کانوایر
  • تشخیص سطح پر شدن محتویات یک ظرف
  • تشخیص اشیا نیمه شفاف
  • تشخیص چندین شیء روی کانوایر

 سنسورهای نوری یک طرفهسنسورهای نوری یک طرفه

سنسورهای نوری یک طرفه

فرستنده بصورت دایمی نور را ساطع میکند. اگر یک قطعه در مقابل سنسور قرار گیرد، قطعه نور را به سمت گیرنده منعکس کرده و خروجی سنسور فعال میشود. این نوع سنسور نوری نسبت به سایر سنسورهای نوری برای فواصل کم (معمولا تا ۲ متر) استفاده می شود.Work Piece

سنسورهای نوری

سنسورهای مجاورتی خازنی

سنسورهای مجاورتی خازنی

با نزدیک شدن اشیا به نزدیکی سنسور، خروجی آن فعال میگردد. این نوع سنسور مناسب برای طیف گسترده ای از اشیاء فلزی و غیر فلزی مثل: پلاستیک، کاغذ، شیشه، پارچه و بخصوص مایعات می باشد.

کاربرد:

  • تعیین سطح آب در بطری های پلاستیکی
  • تشخیص اجسام مات وسیاه
  • تشخیص پودر داخل بطری ها

سنسورهای مجاورتی خازنی

در داخل این سنسور یک اسیلاتور وجود دارد که یک میدان الکترو استاتیکی در اطراف خازن ایجاد کرده و اگر یک ماده به این سنسور نزدیک شود ظرقیت خازن تغییر کرده و خروجی سنسور فعال میشود.

مواد دارای ضریب دی الکتریک متفاوتی هستند از اینرو اگر ماده ای به این نوع خازن نزدیک شود دی الکتریک ماده باعث تغییر دی الکتریک خازن شده و در نتیجه ظرفیت خازن تغییر می یابد و در نهایت تغییرات ظرفیت خازن باعث فعال شدن خروجی سنسور میشود.



  1. نحوه سربندی سنسور مطابق شکل زیر می باشد.

سربند سنسور

سربند سنسورسربند سنسور

نمایشگرهای دما ابزارهایی هستند که می توانند سیگنال های حسگرهای دما را پردازش کرده و آنها را بر روی صفحه نمایش نشان دهند.

انواع مختلفی از این نمایشگرها به صورت دیجیتالی و آنالوگ در کاربرد های گوناگون وجود دارند.

 نمایشگر دمانمایشگر دما

یک ابزار ضبط دما برای اندازه گیری و ثبت دائمی دمای یک کاربرد خاص یا شرایط خاص در یک بازه زمانی از پیش تعیین شده طراحی شده است.



یک نمونه از Temp Recorder زیمنس:

Temp Recorder زیمنس

کنترل کننده دما وسیله ای است که برای کنترل دما استفاده می شود. این کار ابتدا با اندازه گیری دما (متغیر فرآیند) انجام می شود ، سپس آن را با مقدار مورد نظر (مقدار تنظیم شده) مقایسه می کند. تفاوت بین این مقادیر به عنوان خطا (Deviation) شناخته می شود. کنترل کننده های دما با استفاده از این خطا تصمیم می گیرند که چه مقدار گرمایش یا سرمایش لازم است تا دمای فرآیند به مقدار مورد نظر برگردد.

کنترل کننده دما

Temperature Transmitter:

ترانسمیترهای دما سیگنال های ترموکوپل ، RTD و سنسورهای دما را به 20-4 میلی آمپر ،10-0 ولت یا سایر خروجی های ولتاژ / جریان تبدیل می کنند.

ترانسمیترهای دما

Level Transmitter:

Level Transmitter

از این تجهیز به منظور اندازه­گیری ارتفاع سطح استفاده می­شود.

از نمونه­ های پرکاربرد آنها می­توان به مدل­های راداری، آلتراسونیک، خازنی و اختلاف فشار اشاره نمود.

Level Recorder:

ضبط کننده های سطوح از تجهیزاتی هستند که برای ثبت دایم اطلاعات مربوط به کنترل  سطوح مایعات گوناگون کاربرد دارند.

نمونه ای از رکوردر زیمنس:

Level Recorder

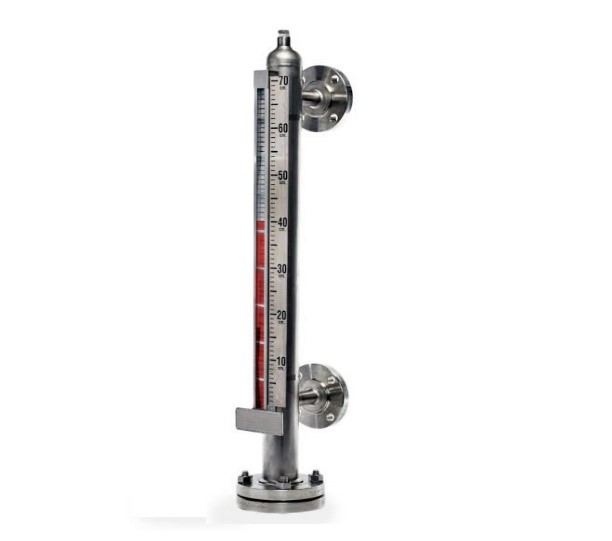

Level Indicator:

نشانگرهای سطح ابزارهایی هستند که امکان اندازه گیری مداوم سطح مایع در مخزن را دارند.

بسته به نوع برنامه مورد استفاده ، نشانگر سطح خاصی باید انتخاب شود. به عنوان مثال ، در صنعت فرآیندی ، از نمایشگرهای سطح لوله ای برای نشان دادن سطح مایع بصری استفاده می شود. اگر برای اندازه گیر سطح نوع غیر تماسی باشد ، از نمایشگرهای نوع رادار یا نشانگرهای نوع اولتراسونیک استفاده می شود.

Level Indicator

Level Controller:

لول کنترلرها ابزارهایی هستند جهت مانیتور کردن و کنترل سطوح مایعات   گوناگون شامل پسماندهای شهری، اسیدها، انواع سوخت های مایع و …

نمونه ای از کنترلر سطح زیمنس با کاربری های گوناگون:

MultiRanger/HydroRanger

کنترلر سطح زیمنس
