درایو چند منظوره، صرفه جویی در فضا و مقاوم

درایوهای وکتور ماژولار

درایو چند منظوره، صرفه جویی در فضا و مقاوم

درایوهای وکتور ماژولار SINAMICS G120

خانواده درایوهای حلقه بسته برداری SINAMICS G120 سطوح بالایی از ایمنی یکپارچه، صرفه جویی در انرژی و اتصال به شبکه را ارائه می دهد.   در سه نوع ولتاژ برای اتصال به 200، 400 و 690 ولت با توان از ½ تا 400 اسب بخار (0.37 تا 250 کیلو وات) موجود است، این درایو استاندارد ماژولار و مقیاس‌پذیر را می‌توان در طرح‌های متنوعی پیکربندی کرد تا طیف وسیعی از کاربردهای درایو صنعتی را برآورده کند. علاوه بر این، ریاضیات و منطق داخلی نیاز به PLC جداگانه را برطرف می کند. عملکردهای ایمنی EN 60204 SINAMICS G120 به طور کامل در درایو ادغام شده است و شامل Safe Torque Off، Safe Stop 1، Safety Speed Limited و Safe Brake Control می شود. در نتیجه، کارخانه‌های تولید سطوح ایمنی بیشتری را به دست می‌آورند در حالی که نیاز به سربار کمتری برای ادغام درایوها در محیط‌های ایمن، اتوماسیون و درایو دارند. درایو برداری SINAMICS G120 همچنین با NFPA 79-2007 مطابقت دارد.

درایوهای وکتور ماژولار

مروری بر نقاط قوت

گوناگون، متنوع. ماژولار. کارآمد. بی خطر.

SINAMICS G120، درایو چند منظوره برای تقریباً هر کار صنعتی.



گوناگون، متنوع

  • محدوده قدرت گسترده از 0.5 تا 400 اسب بخار (0.55 تا 250 کیلو وات)
  • همه کاره ترین سیستم درایو موجود در بازار
  • نه تنها در نسخه های ولتاژ پایین و ولتاژ متوسط، بلکه در نسخه های ولتاژ بالا نیز موجود است

درایوهای وکتور ماژولار

ماژولار

  • میزبان گزینه های ترکیب اجزا (ماژول قدرت، واحد کنترل، پانل اپراتور)
  • اتصال ساده به کنترلرهای SIMATIC و ادغام یکپارچه با محیط کاملاً یکپارچه اتوماسیون (TIA)
  • مجموعه وسیعی از اجزا را برای رفع نیاز خود ترکیب و مطابقت دهید

درایوهای وکتور ماژولار

کارآمد

  • یک سیستم مهندسی استاندارد برای همه درایوها
  • نصب ساید بای ساید بدون کاهش
  • عملکرد کارآمد انرژی پیشرفته – با قابلیت بازخورد احیا کننده انرژی – به خط منبع برای صرفه جویی در انرژی
  • مهندسی سریعتر – با استفاده از SINAMICS انتخاب محصول، ارزیابی، ابزارهای پیکربندی: SIZER، TIA Selection Tool و DT-Configurator
  • راه اندازی سریع و بکاپ گیری از داده ها – از طریق ماژول دسترسی هوشمند، پنل اپراتور، کارت SD، یا نرم افزار تیا پورتال

کارآمدی درایو چند منظوره

بی خطر

  • مفهوم ایمنی استاندارد و جهانی – ایمنی یکپارچه
  • عملکردهای ایمنی: STO، SS1، SBC، SLS، SDI، SSM
  • اجرای یکپارچه عملکردهای ایمنی مطابق با SIL 2 (EN 61508) و PL d (EN ISO 13849-1)

بی خطری درایوهای وکتور ماژولار

برنامه های کاربردی نمونه

  • SINAMICS G120
  • درایو فرکانس متغیر ماژولار برای کاربردهای زیر مناسب است.

SINAMICS G120

پمپاژ / تهویه / فشرده سازی

برای هر کاربردی که به طور موثر هوا و مایع را جابجا می کند.



حرکت مداوم

  • گریز از مرکز

پمپ ها

  • فن های شعاعی/ محوری
  • کمپرسورهای گریز از مرکز





حرکت ناپیوسته

  • پمپ های هیدرولیک
  • پمپ های دوز

پمپ های هیدرولیک

در حال حرکت

برای سیستم های نوار نقاله ساده و پویا و جرثقیل های استکر.



حرکت مداوم

  • نوار نقاله
  • نوار نقاله های غلتکی
  • نوار نقاله های زنجیره ای
  • آسانسور
  • پله برقی
  • جرثقیل زیرزمینی
  • درایوهای کشتی
  • خطوط راه آهن کابلی



حرکت ناپیوسته

  • نوار نقاله های شتاب دهنده
  • فیدرهای رک

نوار نقاله های شتاب دهنده

در حال پردازش

برای فرآیندهای پیوسته با سرعت بالا و دقت گشتاور.



حرکت مداوم

  • آسیاب
  • میکسرها
  • خمیر کن
  • سنگ شکن ها
  • همزن
  • سانتریفیوژها
  • اکسترودرها
  • کوره های دوار



حرکت ناپیوسته

  • دستگاه های کیسه بندی لوله ای

 دستگاه های کیسه بندی لوله ای

تثبیت موقعیت

برای تعیین موقعیت محورهای منفرد، نمونه هایی عبارتند از:

  • جابجایی مواد – میزهای گردان و دستگاه های بالابر/ پایین آورنده روی سیستم های نوار نقاله
  • افراد در حال حرکت – آسانسور، پله برقی، گذرگاه متحرک
  • سرگرمی – چرخ و فلک، ترن هوایی، جاذبه های شهربازی
  • جرثقیل

اجزای تکمیلی

همه چیز در مورد ماژولار بودن است: ترکیب و مطابقت با مجموعه ای از گزینه های ترکیبی

  • واحد کنترل، ماژول برق و موتور متصل را با استفاده از چندین نوع کنترل حلقه بسته قابل انتخاب، کنترل و نظارت می کند. از ارتباط با یک کنترل کننده محلی یا مرکزی و دستگاه های نظارت پشتیبانی می کند. ماژول پاور موتور را در محدوده توانی از 0.75 تا 400 اسب بخار (0.55 تا 250 کیلو وات) تامین می کند. دارای فناوری پیشرفته IGBT با مدولاسیون عرض پالس برای عملکرد بسیار قابل اعتماد و انعطاف پذیر موتور است. عملکردهای حفاظتی جامع سطح بالایی از حفاظت را برای ماژول قدرت و موتور فراهم می کند.



بهترین ماژول قدرت را انتخاب کنید

زیمنس طیف گسترده ای از ماژول های قدرت را برای متنوع ترین نیازهای درایو ارائه می دهد.

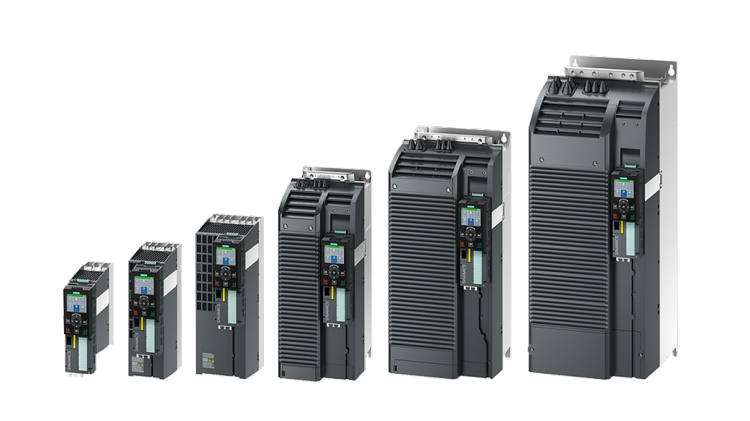

ماژول های برق PM240-2

با استفاده از آخرین فناوری اجزای قدرت، ماژول های برق PM240-2 مزایای زیادی را ارائه می دهند که قبلاً در درایوهای فرکانس متغیر همه منظوره (VFD) دیده نشده بود. G120 جدید با چگالی توان بالاتر، واحدهای کنترل و پانل‌های اپراتور منطبق، کنترل بردار پیشرفته، قابلیت‌های موقعیت‌یابی اولیه، بهترین VFD در کلاس خود را نشان می‌دهد.

ماژول قدرت پیشرو در صنعت برای کاربردهای استاندارد در مهندسی مکانیک. PM240-2 شامل یک خردکن ترمز (کاربردهای چهار ربعی) است و برای تعداد زیادی از کاربردها در مهندسی مکانیک عمومی مناسب است.

ماژول برق PM240-2 برای محدوده های ولتاژ و توان زیر موجود است:

  • 1 AC 200 – 240 ولت: 0.75 – 5 اسب بخار (0.55 – 4.0 کیلو وات)
  • 3 AC 200 – 240V: 7.5 – 75 اسب بخار (5.5 – 55 kW)
  • 3 AC 380 – 480V: 0.75 – 400 اسب بخار (0.55 – 250 kW)
  • 3 AC 500 – 690 ولت: 15 – 250 اسب بخار (11 – 250 کیلو وات

 ماژول های برق PM240-2

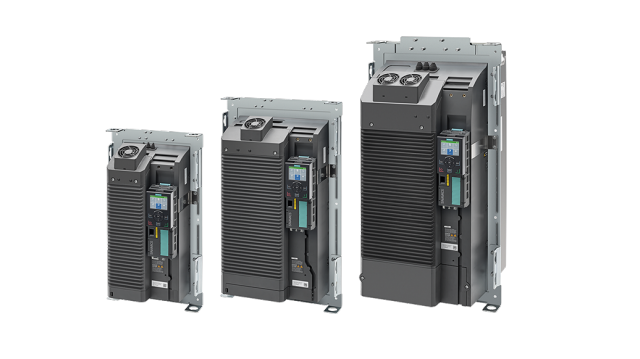

ماژول‌های برق PM240-2 به سرعت عبور می‌کنند

پیکربندی push-through شامل همان ویژگی‌های نسخه‌های داخلی است، اما اکثر اتلاف گرما را در خارج از کابینت کنترل از بین می‌برد. ماژول ها در شش اندازه فریم FSA – FSF عرضه می شوند و برای محدوده ولتاژ و توان زیر موجود هستند:

  • 3 AC 200 – 240 ولت: 1، 3، 5، 25، 40، 75 اسب بخار (0.75، 2.2، 4، 18.5، 30، 55 کیلووات)
  • 3 AC 380 – 480 ولت: 4، 10، 20، 50، 75، 175 اسب بخار (3، 7.5، 15، 37، 55، 132 کیلووات)

 ماژول های برق PM240-2

ماژول های برق PM250

ماژول قدرت ایده آل برای نیازهای با بازخورد توان احیا کننده. این بدان معنی است که هر گونه انرژی ترمز مستقیماً به سیستم تغذیه بازگردانده می شود (کاربردهای چهار ربعی – خرد کن ترمز مورد نیاز نیست).

ماژول برق PM250 برای محدوده های ولتاژ و توان زیر موجود است:

  • 3AC 380 – 480V ±10%: 10 – 125 اسب بخار (7.5 – 90 kW)

ماژول های برق PM250
