بهترین واحد کنترل را انتخاب کنید

پنل اپراتور

بهترین واحد کنترل را انتخاب کنید

واحد کنترل (CU) ماژول قدرت و موتور متصل را در چندین حالت کار قابل انتخاب کنترل و نظارت می کند. از ارتباطات به یک کنترل محلی و همچنین دستگاه های نظارتی و شبکه های تجهیزات پشتیبانی می کند که عملکرد استثنایی درایو را تضمین می کند که ممکن است در سطح میدان یکپارچه شود. علاوه بر توابع کنترلی، CU می‌تواند وظایف دیگری را نیز انجام دهد که می‌توانند با پارامترسازی با برنامه مربوطه سازگار شوند. زیمنس چندین CU برای SINAMICS G120 طراحی کرده است که بر روی برنامه های مختلف تمرکز دارد.

در زیر به بررسی واحدهای کنترل CU می پردازیم.

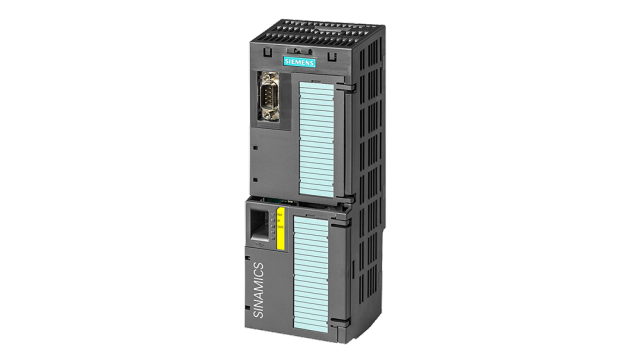

واحد کنترل سری CU240E-2 – برای کاربردهای استاندارد

از جمله ساختار کمیت I/O گسترش یافته، این برای برنامه های بدون رمزگذاری با الزامات ایمنی ایده آل است.

 واحد کنترل سری CU240E-2

واحد کنترل سری CU250S-2 – برای کاربردهای با کارایی بالاتر

این دستگاه به ویژه برای درایوهایی با سرعت بالا و دقت گشتاور مورد نیاز، زمانی که با بازخورد رمزگذار جفت می شود، مناسب است. رابط ورودی/خروجی، رابط های فیلدباس و عملکردهای نرم افزار اضافی برای این برنامه ها عالی هستند.

 واحد کنترل سری CU250S-2

واحد کنترل سری CU230P-2 – مهندسی شده برای پمپ ها، فن ها و کمپرسورها

رابط ورودی/خروجی واحد، رابط های فیلدباس و عملکردهای نرم افزاری اضافی، آن را به ویژه برای درایوهایی با عملکردهای فناوری یکپارچه برای کاربردهای پمپ، فن و کمپرسور مناسب می کند.

 واحد کنترل سری CU230P-2

بهترین پنل اپراتور و سایر لوازم جانبی را انتخاب کنید

با لوازم جانبی SINAMICS، قابلیت های عملیاتی و کنترلی SINAMICS G120 را بیشتر افزایش می دهید.

ماژول دسترسی هوشمند SINAMICS G120

پانل اپراتور مبتنی بر وب با اتصال مشتری بی سیم

برای راه اندازی تلفن همراه، تشخیص و خدمات

با استفاده از ماژول دسترسی هوشمند SINAMICS G120، دستگاه های تلفن همراه خود (تلفن هوشمند، تبلت، لپ تاپ) را به صورت بی سیم از طریق WiFi به درایو SINAMICS G120 متصل کنید و ابزاری قدرتمند با عملکردهای متعدد برای راه اندازی، عیب یابی و خدمات بی سیم ارائه دهید. ماژول تنها در چند مرحله راه اندازی می شود. با عملکرد وب سرور آن، نیازی به نصب یا دانلود نرم افزار اضافی نیست – یک مرورگر وب استاندارد و یک سیستم عامل تجاری موجود تمام چیزی است که نیاز دارید. رابط کاربری ماژول دسترسی هوشمند SINAMICS G120 در پیکربندی و استفاده از آن ساده و شهودی است.

ماژول دسترسی هوشمند به عنوان یک گزینه اضافی برای تمام واحدهای کنترل SINAMICS G120 موجود است.

  • راه اندازی سریع – موبایل و هوشمند
  • تست موتور – تنظیم و تغییر سرعت موتور
  • تعمیر و نگهداری و تشخیص ساده
  • تمام پارامترها و تنظیمات در یک نگاه
  • ذخیره و به اشتراک گذاری داده های درایو

پنل اپراتور

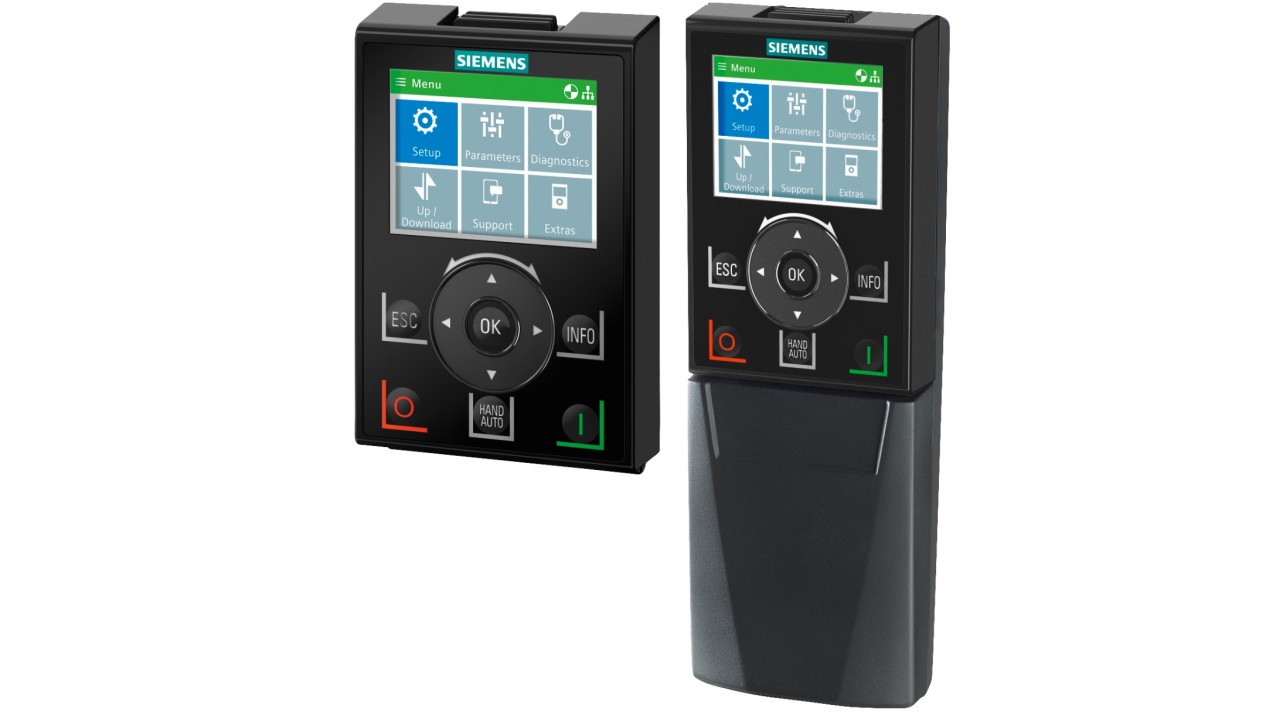

 پنل اپراتور هوشمند SINAMICS IOP-2

پنل اپراتور هوشمند برای اتصال مستقیم به درایو

برای عملیات محلی، نظارت، راه اندازی، تشخیص، خدمات

پنل اپراتور هوشمند IOP-2 نصب شده و نسخه دستی از راه دور آن امکان راه اندازی سریع محلی، تشخیص عیب و عملکرد بصری سری درایو SINAMICS G120 را فراهم می کند و تنظیم تنظیمات را در حین کار ساده می کند. دارای یک چرخ کنترل سنسور چند منظوره مرکزی بصری است.

سه روش برای استفاده از IOP-2 وجود دارد: وصل کردن مستقیم آن به واحد کنترل درایو، نصب در درب برای عملکرد خارج از کابینت کنترل، و به عنوان یک واحد دستی IOP برای عملیات سیمی در مکان‌های غیرقابل دسترسی.

IOP-2 به عنوان یک گزینه اضافی برای سری درایوهای SINAMICS G120، G120X، G120C، G120D، G110M و SIMATIC ET 200pro FC-2 در دسترس است.

  • صفحه نمایش رنگی با کنتراست بالا با طیف وسیعی از گزینه های نمایش
  • راه اندازی سریع سری
  • پیکربندی ساده یک رابط فیلدباس مبتنی بر اترنت
  • دسترسی سریع به اطلاعات محصول در مورد سیستم درایو فعلی
  • تماس مستقیم با پشتیبانی مشتری از طریق برنامه پشتیبانی آنلاین صنعت زیمنس
  • اتصال ساده به دستگاه های تلفن همراه (مانند تلفن های هوشمند، تبلت ها) از طریق کد دو بعدی (ماتریس داده یا کد QR)

پنل اپراتور هوشمند SINAMICS IOP-2

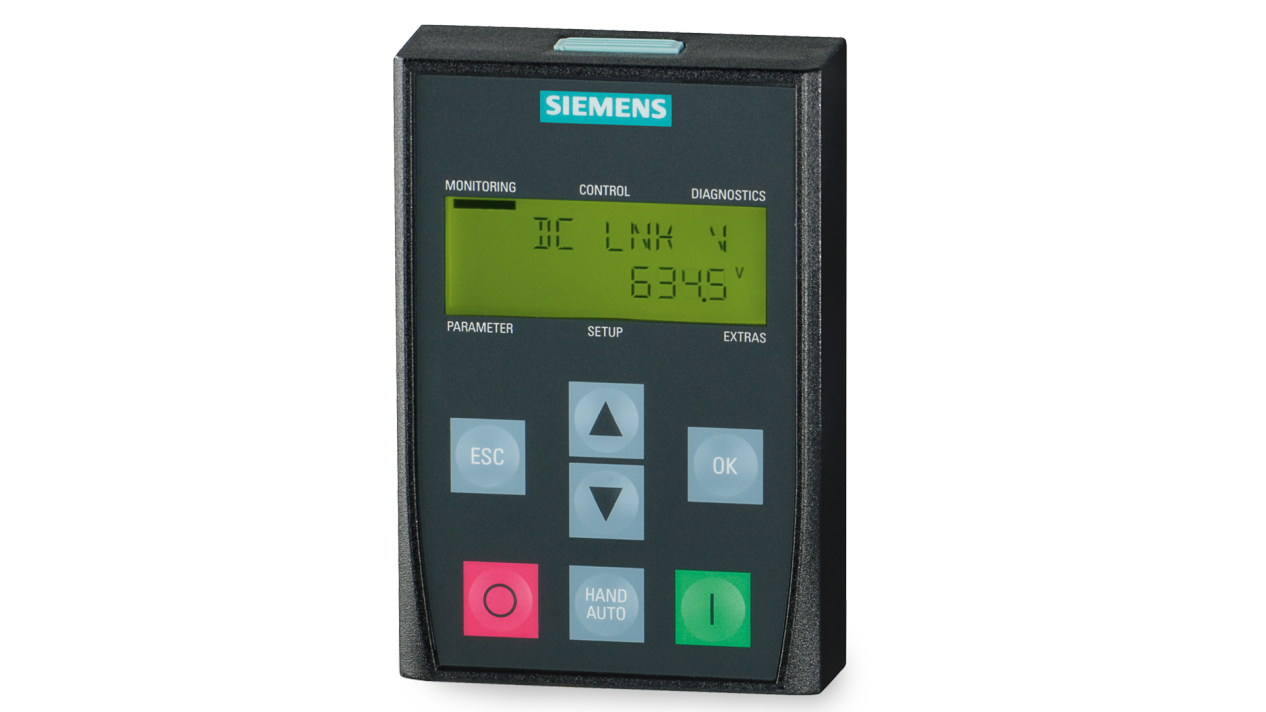

پنل اپراتور پایه SINAMICS BOP-2

پنل اپراتور اصلی برای اتصال مستقیم به درایو

برای عملیات محلی، نظارت، راه اندازی، تشخیص

عملکرد مبتنی بر منو و نمایش 2 خطی پنل اپراتور پایه BOP-2 راه اندازی محلی سری درایو SINAMICS G120 را تسهیل می کند. نمایش همزمان پارامتر و مقدار پارامتر و همچنین فیلتر پارامتر به این معنی است که راه اندازی یک درایو را می توان به راحتی و در بیشتر موارد بدون لیست پارامترهای چاپ شده انجام داد.

BOP-2 به عنوان یک گزینه اضافی برای سری درایوهای SINAMICS G120 در دسترس است.

  • عملکرد مستقیم محلی درایو
  • جابجایی ساده بین عملکرد خودکار و دستی
  • راه اندازی استاندارد با استفاده از عملکرد کلون
  • نمایشگر 2 خطی برای نمایش حداکثر 2 مقدار فرآیند با متن
  • تشخیص با درخواست منو با نمایش 7 قسمتی
  • کیت نصب درب، قابل نصب در درب کابینت کنترل (درجه حفاظت قابل دستیابی IP54/UL نوع 12 است)

پنل اپراتور پایه SINAMICS BOP-2

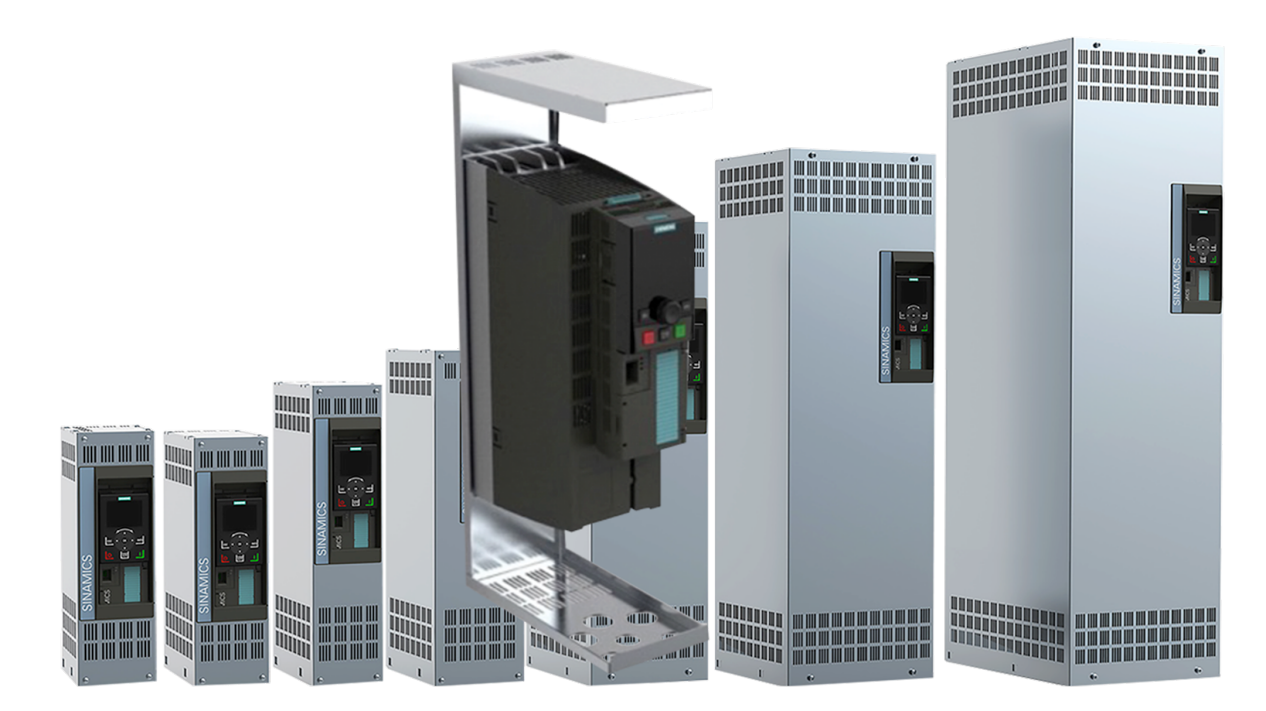

کیت دیواری UL نوع 1 برای درایوهای SINAMICS G120

کیت های دیواری SINAMICS G120 امکان نصب مستقیم و ساده درایوهای ماژولار G120 و G120C PM240-2 را فراهم می کند. این کیت های ارزان قیمت که برای استفاده با جدیدترین درایوهای SINAMICS طراحی شده اند، نصب آسانی دارند و مطابق با استانداردهای NEMA 1 و UL Type 1 هستند.

در محدوده قدرت از ½ تا 200 اسب بخار و برای ولتاژهای 230 ولت تا 690 ولت، طراحی ساده و جمع و جور برای همه اندازه‌های فریم سازگار است و امکان نصب ساده در داخل را فراهم می‌کند.

  • همه ماژول های برق SINAMICS G120 / G120C / PM240-2 / PM240P-2، واحدهای کنترل و پانل های اپراتور را در خود جای می دهد.
  • طراحی استاندارد

برای استفاده بهینه از فضا و برای نصب کارآمد کنار هم با حداقل فاصله

  • سوراخ های مجرای متعدد

برای کابل کشی جداگانه برق، موتور، I/O و شبکه

  • ساخت و ساز تا آخر

دارای پوشش های سه طرفه فولادی گالوانیزه، براکت های نصب و یک پنجره پلاستیکی مقاوم برای دسترسی BOP/IOP

کیت دیواری UL
